PORTES TECHNIQUE

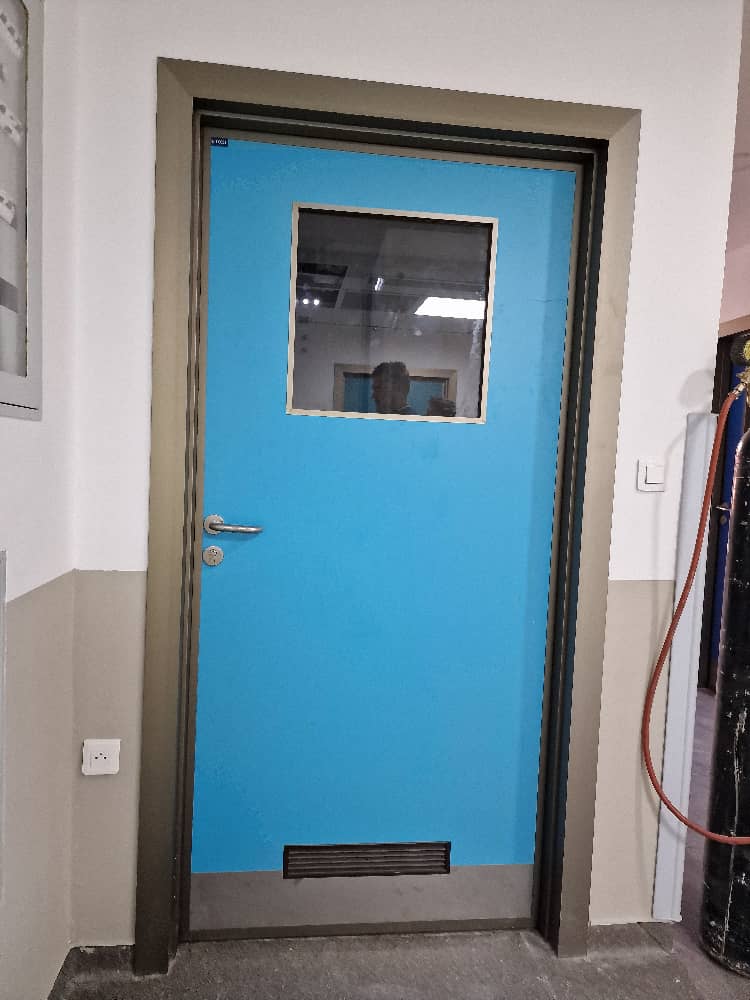

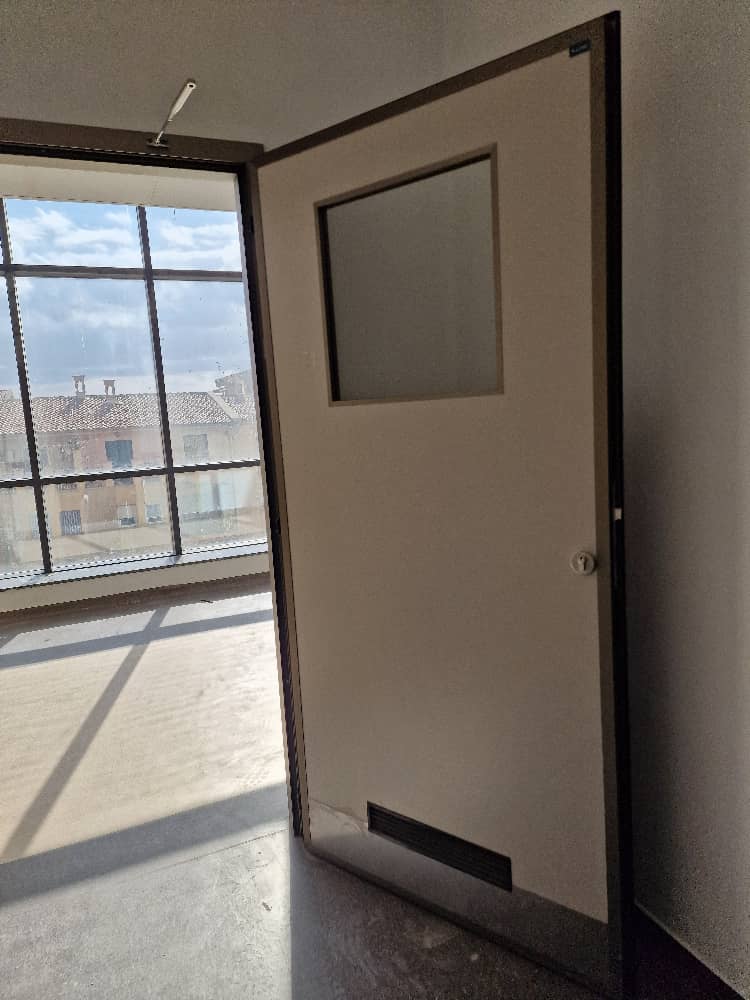

La porte WC-PRT est conçue en milieu hospitalier connue pour sa surface en HPL stratifiée antibactérienne, ainsi qu’une porte de service simple et double vantaux. L’ouverture de la porte de 4 cm d’épaisseur est réalisée en panneau stratifié de 3 mm sur chaque face, rempli de panneaux de particules avec un cadre en bois massif, le pourtour est recouvert d’une grille en aluminium anodisé. L’huisserie de la porte est composée de deux profilés (cadre et couvre-joint) :
• Fabriqué en aluminium extrudé et anodisé de 1,5 ou 2 mm d’épaisseur.
• Réglable pour s’adapter à différentes épaisseurs de mur (voir dessin technique)

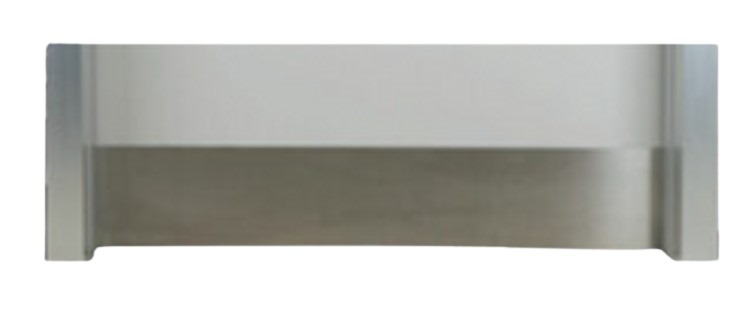

La porte technique est généralement équipée d’une grille de galvanisation la protégeant des coups répétés. Charnières, poignée et serrure à clé sont en aluminium

La porte WC-PRT est destinée aux locaux techniques, de bureaux et sanitaires.

DIMENSIONS DES CADRES TECHNIQUES / EPAISSEUR DES PAROIS

ÉPAISSEUR DU MUR	TYPE D’ENCADREMENT
75 ≤ E ≤ 102	WC-CE-80-45 + WC-DT-40
101 ≤ E ≤ 128	WC-CE-80-70 + WC-DT-40
127 ≤ E ≤ 154	WC-CE-80-98 + WC-DT-40
155 ≤ E ≤ 190	WC-CE-80-45 + WC-DT-40 + WC-CI-80-80
180 ≤ E ≤ 215	WC-CE-80-70 + WC-DT-40 + WC-CI-80-80
205 ≤ E ≤ 240	WC-CE-80-98 + WC-DT-40 + WC-CI-80-80
75 ≤ E ≤ 102	WC-CE-80-45 + WC-DT-40-CJ35
101 ≤ E ≤ 128	WC-CE-80-70 + WC-DT-40-CJ35
127 ≤ E ≤ 154	WC-CE-80-98 + WC-DT-40-CJ35
155 ≤ E ≤ 190	WC-CE-80-45 + WC-DT-40-CJ35 + WC-CI-80-80
180 ≤ E ≤ 215	WC-CE-80-70 + WC-DT-40-CJ35 + WC-CI-80-80
205 ≤ E ≤ 240	WC-CE-80-98 + WC-DT-40-CJ35 + WC-CI-80-80

DIMENSIONS DE LA PORTE TECHNIQUE À UN VANTAIL WC – PRT – SV

DIM D’OUVERTURE	RÉSERVATION MAÇONNERIE
Largeur	Largeur
• 730mm • 830mm • 930mm • 1030mm	• 850mm • 950mm • 1050mm • 1150mm
Hauteur	Hauteur
• 2090mm	• 2109.6mm

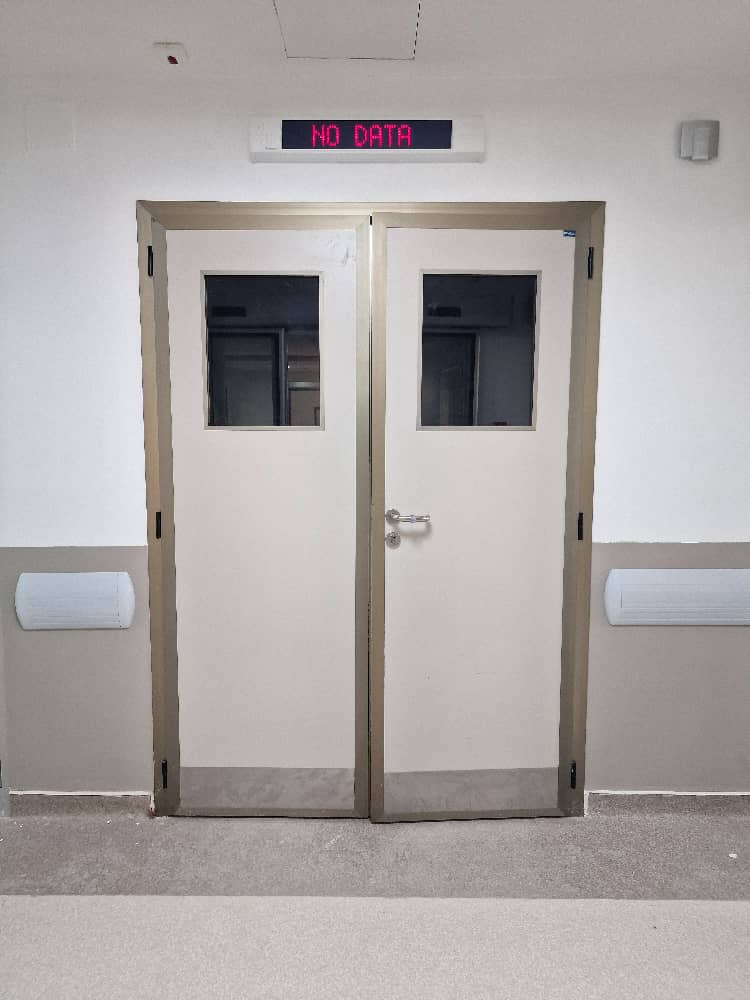

DIMENSIONS DE LA PORTE TECHNIQUE À DEUX VANTAUX WC - PRT – DV

DIM D’OUVERTURE	RÉSERVATION MAÇONNERIE
Largeur	Largeur
• 600600mm • 1000400mm • 750750mm • 1000600mm • 1000800mm • 10001000mm	• 735735mm • 1135535mm • 885885mm • 1135735mm • 1135935mm • 11351135mm
Hauteur	Hauteur
• 2090mm	• 2109.6mm
